Багатофункціональна зерноочисна машина – барабанний сепаратор ОВС-355 ЗСМ

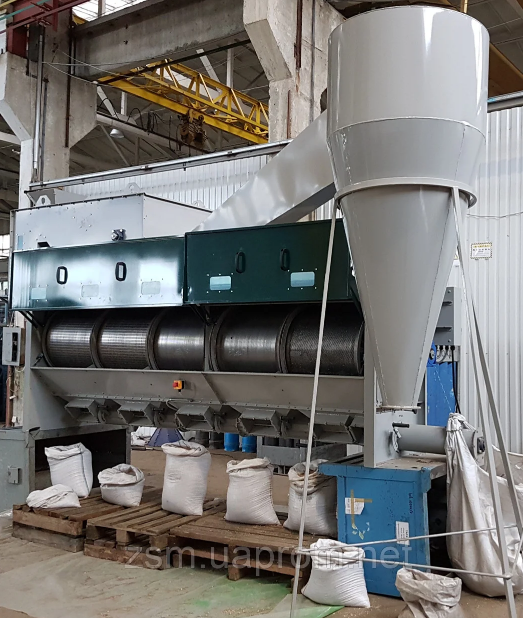

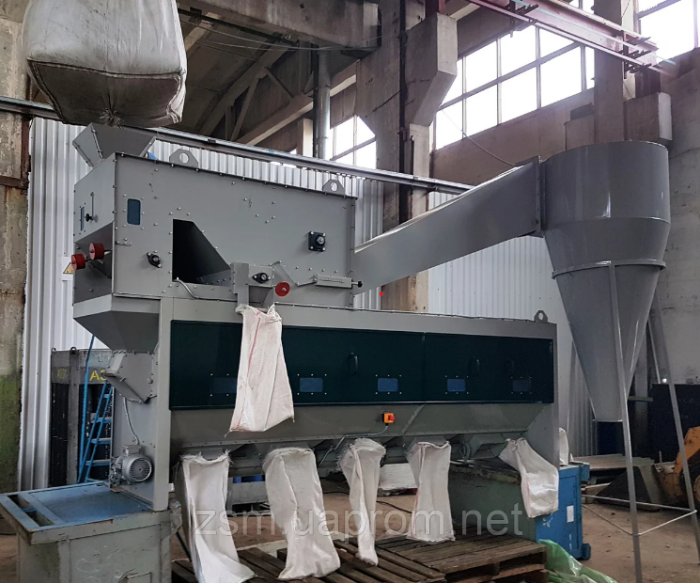

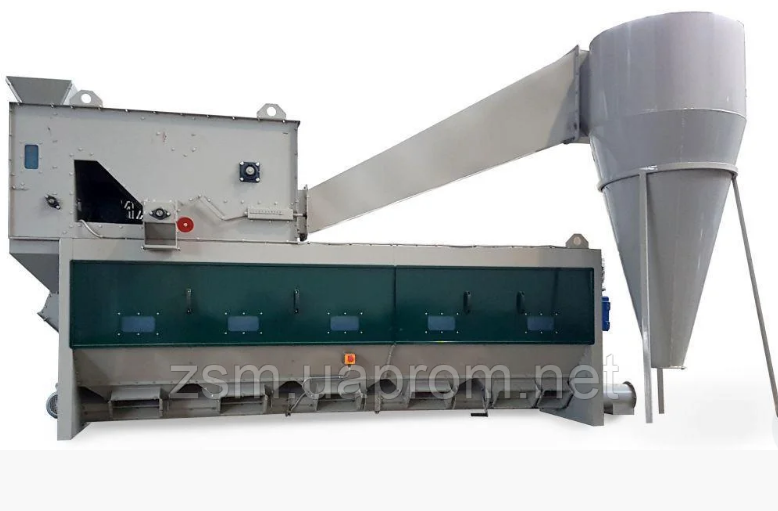

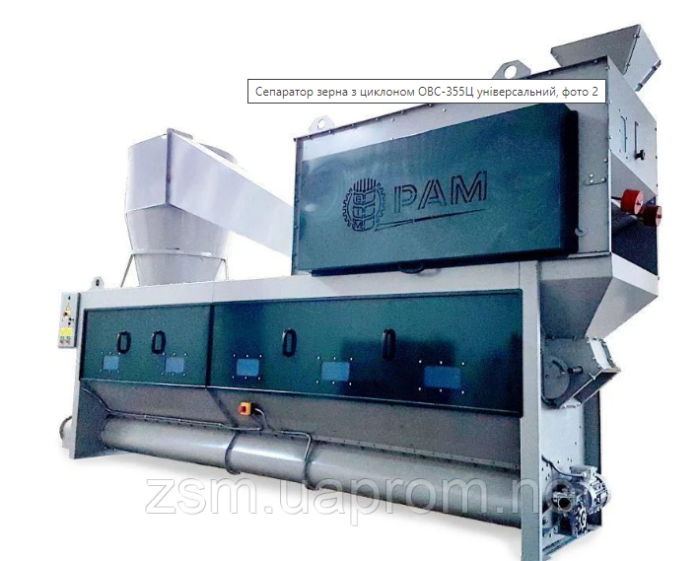

Сепаратор зерна з циклоном ОВС-355Ц є найбільш універсальною машиною для очищення зерна і насіння у всьму світі. Цей барабанний сепаратор має понад 50 різних варіантів використання.

Від багатофункціональної зерноочисної машини ОВС-355 сепаратор зерна ОВС-355Ц відрізняється наявністю циклону, який з’єднання єднаний воздуховодом з виходом аспіраційного блоку і встановлений на власні кріплення.

Універсальний барабанний сепаратор зерна з циклоном ОВС-355Ц успішно застосовується для сортування і калібрування різноманітної продукції (наприклад: суміш будь-якого зерна і домішок, зерно з великою кількістю сміття і сторонніх домішок, зерна кукурудзи з великою вологістю, волокна і насіння бавовни, кульки та інше).

1 і тієї ж зерноочисний сепаратор з циклоном ОВС-355Ц може вікорістовуватіся як для високоякісної калібрування, так і для попереднього очищення великої кількості зерна і насіння.

Універсальністю барабанний сепаратор зерна ОВС-355Ц зобов’язаннями язаний своїй інноваційній конструкції , що складається з великої кількості перекидних клапанів, регулювань, шнеків і трьох основних модулів:

• аспіраційного блоку, видаляє легкі домішки і пив потоком повітря, який легко регулюється;
• очисно-калібрувального блоку з обертовим барабаном, видаляють дрібні і великі домішки і розділяє зерно з допомогою решіт, які швидко змінюються та мають різні відчини;
• циклону з повітропроводом і власними опорами, який додатково очищає викидається з аспіраційного блоку потік повітря від пилу і легких домішок.

Очисно-калібрувальний блок і аспіраційний блок з циклоном сепаратора для зерна і насіння ОВС-355Ц можуть використовуватися окремо або разом в залежності від потреби.

Забруднене зерно і насіння з домішками надходять в зерноочисний сепаратор ОВС-355Ц через приймальну воронку аспіраційного блоку і продуваються зустрічним потоком повітря, в результаті чого відбувається відділення легких домішок і пилу. Велика частина легких домішок (в залежності від регулювання) осідає всередині аспіраційного боки, а потік повітря направляється у циклон, де відбувається його очищення від інших легких домішок і пилу.

Потім зерно чи насіння самопливом надходять в барабан з решетами, де відбувається їх розподіл по фракціях і очищення від домішок, що відрізняються за розмірами.

Отримані фракції очищеного зерна і домішок окремо виводяться з барабанного сепаратора через випускні патрубки і шнек в залежності від необхідності. Існує більше 50 варіантів очищення і виведення з сепаратора зерна і відходів.

Для того, щоб будь-яка машина для очищення та сортування зерна працювала ефективно, вкрай важливо забезпечити очищення решіт від застряглих домішок і зерен. Рухомі щітки і катки, які встановлені у верхній частині зерноочисного сепаратора ОВС-355Ц і забезпечують подвійну найбільш ефективне очищення решіт.

Сепаратор зерна з циклоном ОВС-355Ц виконує наступні операції:

• аспірація, коли видаляються тільки пив і легкі домішки за допомогою системи аспірації і циклону, а барабан і решета не використовуються;
• попередня очистка зерна без застосування аспірації – використовуються лише барабан з решетами для видалення домішок, які відрізняються від зерна за розміром;
• попереднє очищення зерна – використовуються система аспірації і циклон барабанного сепаратора зерна для видалення легких домішок і решета – для грубих;
• первинна очистка зерна або сепарація – використовуються система аспірації з циклоном для видалення легких домішок і решітний барабан для видалення домішок, які відрізняються від зерна за розміром;;
• вторинне очищення зерна – в цьому випадку використовуються система аспірації з циклоном і барабан з решетами для видалення домішок, які відрізняються від зерна за розміром і пошкодженого зерна;
• сортування зерна – після очищення системою аспірації від легких домішок використовуються барабан з решетами для розділення зерна за сортами і видалення дрібних і великих домішок;
• калібрування зерна – після очищення системою аспірації від легких домішок використовуються решета для точного поділу зерна за розміром;
• розділення і очищення суміші зерна різних рослин (максимум трьох), що надзвичайно важливо при органічному землеробстві – відбувається з використанням барабана з решетами і системи аспірації з циклоном.

Переваги універсального барабанного сепаратора зерна з циклоном ОВС-355Ц:

1. Універсальність і великі можливості

Один і той же сепаратор зерна ОВС-355Ц може вікорістовуватіся як для високоякісної калібрування, так і для попереднього очищення з великими обсягами переробки або поділу й одночасного очищення зерна відразу трьох рослин. Барабанний сепаратор ОВС-355Ц з циклоном має більше 50 варіантів застосування для очищення і сепарації будь-якого насіння і зерна.

2.Ефективність очищення

Сортування і калібрування насіння ефективність решіт, видаляють дрібне сміття і роздроблені зерна через невеликі перфоровані відчини, має дуже важливе значення. Від цього великою мірою залежить продуктивність будь зерноочисної машини. В очиснику з плоскими решетами під час роботи маса шару зерна, що лежить на нижньому решеті, заважає його ефективному очищенню, незалежно від того чи застосовується система щіток, кульок або інша система. У барабанного сепараторі очищення решіт здійснюється у верхній частині циліндра, де немає зерна. В результаті зерно легше і швидше проходити в відчини на решетах.

3. Зменшення вібрацій
Відсутність вібрацій зменшує динамічні зусилля, що дозволяє встановлювати ОВС-355 на будь-якому існуючому фундаменті.

4. Точність калібрування

Завдяки безперервному руху та відсутності вібрацій кожне зерно або частка легше входять в перфоровані відчини. Саме тому для точного калібрування частіше використовують барабанні зерноочисні машини. В сепараторі ОВС-355 встановлено відразу 5 решіт, що дозволяє дуже точно розділяти будь-яке зерно або суміш різного зерна.

5. Гнучкість експлуатації

У зерноочисної машини з плоскими решетами верхнє решето може видаляти лише великі частки, а нижнє – роздроблені і дрібні зерна. На сепараторі для зерна ОВС-355 кожна секція може вікорістовуватіся або для видалення великих частинок, або дрібних. В залежності від потреб порядок роботи очисника легко змінюється. При калібруванні кількість решіт визначає максимальну кількість фракцій поділу. В барабанний сепаратор ОВС-355 встановлено відразу 5 решіт. Це дає можливість розділяти й очищати суміш зерна відразу трьох різних рослин, що надзвичайно важливо при органічному землеробстві.

6. Змінні нахил і швидкість

Зерноочисна машина з плоскими решетами має недолік – при збільшенні швидкості і кута нахилу відбувається відскакування зерен і зниження точності калібрування. У барабанного зерноочисному сепараторі ОВС-355 зміна швидкості і нахилу підвищує плинність продукту, покращує точність калібрування, підвищує продуктивність, надаючи більше можливостей для управління процесом.


7. Дбайливе поводження з зерном

У зерноочисної машини ОВС-355 зерно в процесі очищення і розділення весь час пересувається самопливом, що виключає травмування зерна.

8. Застосування для продуктів, які важко піддаються сортуванню
Багатофункціональність барабанного сепаратора ОВС-355 дозволяє використовувати його для відділення калібрування широкого спектру продуктів (наприклад, волокна і насіння бавовни, зерна кукурудзи з дуже високою вологістю, скляні кульки тощо). Одна і та ж зерноочисна машина часто може вікорістовуватіся як для високоякісної калібрування, так і для попереднього очищення з великими обсягами переробки.

9. Швидка заміна решіт

Швидка заміна решіт дуже важлива в разі підбору решіт для очищення дуже засміченого зерна або розділення і очищення зернової суміші різних культур. Завдяки спеціальним швидкознімним кріплень, які має барабанний сепаратор ОВС-355 процес заміни 1 решета займає менше 1 хвилини. Це дозволяє економити час і прискорює процес очищення зерна.

Розглянємо схему роботи багатофункціональної зерноочисної машини ОВС-355 в режимі очищення і розділення між собою зерна ріпаку, пшениці та гороху.

Всього існує більше 50 схем роботи барабанного сепаратора зерна ОВС-355.

A – завантаження неочищеного вороху

B – потік зовнішнього повітря

З – вивантаження зерна без очищення сепаратором (очищення від легких домішок)

D – вивантаження дрібних важких домішок

E – вивантаження дрібної фракції продукту (наприклад, ріпак, просо)

F – вивантаження битого зерна, половинок

G – вивантаження середньої фракції продукту (наприклад пшениця, ячмінь)

H – вивантаження великої фракції продукту (наприклад горох, соя)

I – вивантаження великих відходів

J – вивантаження через шнек

K – вивантаження шнека легких відходів

L – засмічений повітря з вентилятора (на циклон)

В результаті можна отримати окремо очищене зерно трьох різних культур і домішки, розділені по фракціях.

ОВС-355 – чудова універсальна зерноочисна машина – барабанний сепаратор з безліччю варіантів застосування, яка одна може замінити відразу кілька машин для очищення зерна та одержання насіння
